|
| Brand Name: | Haicheng |
| Model Number: | NA |
| MOQ: | 10 PC |
| giá bán: | negotiable |
| Payment Terms: | L/C, D/A, D/P, T/T |
| Supply Ability: | 80000 chiếc mỗi tháng |
Các vỏ được ngâm graphite cacbon riêng biệt cho nhiều ứng dụng

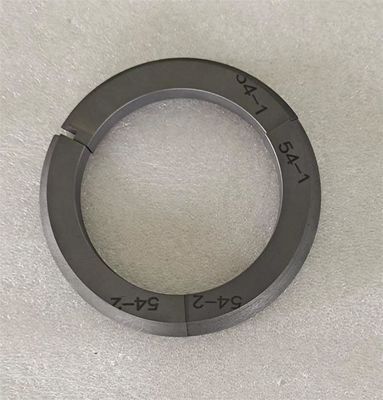

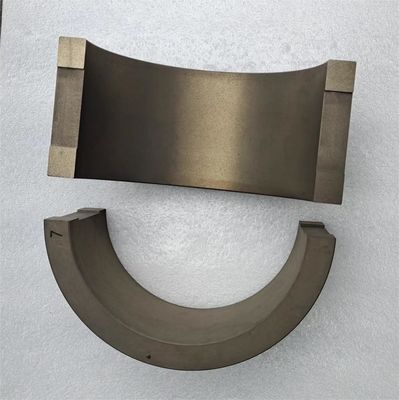

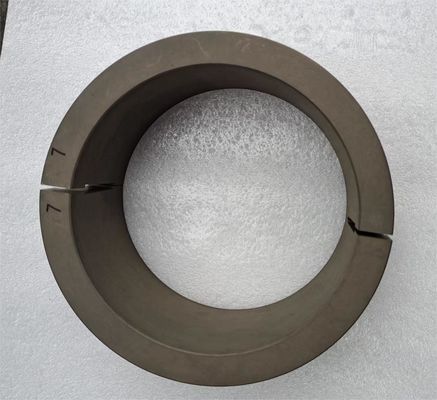

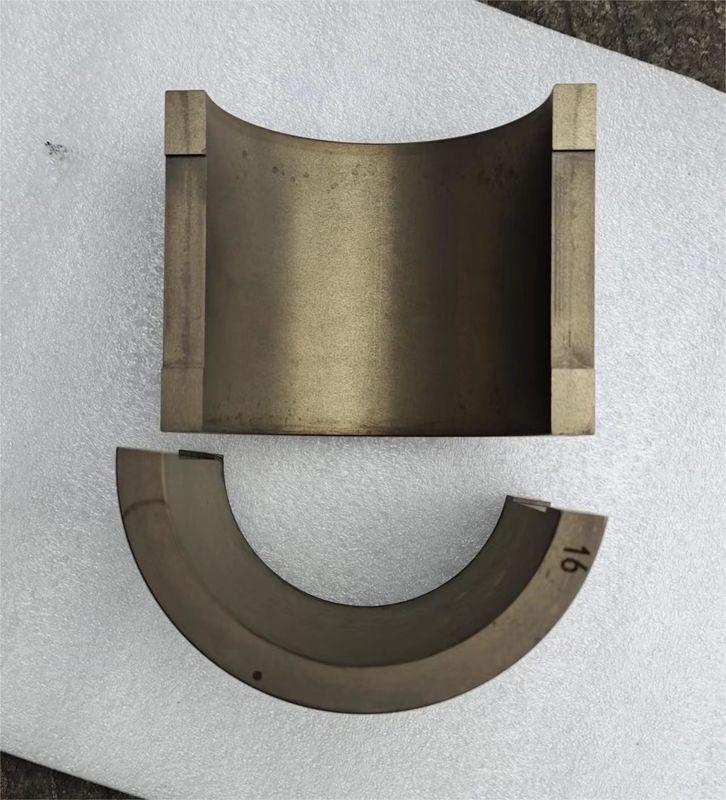

Các vỏ graphite phân đoạn, còn được gọi là vỏ graphite carbon phân đoạn, là một loại thiết kế vỏ graphite cụ thể thường được sử dụng trong các ứng dụng bơm.Những bushings được thiết kế với cấu trúc phân đoạn hoặc chia, trong đó vỏ được chia thành nhiều phần hoặc phân đoạn.
Mục đích của việc phân đoạn vỏ là để cho phép linh hoạt và dễ dàng lắp đặt.cho phép chúng phù hợp với vỏ máy bơm hoặc các thành phần khác với dung sai chặt chẽMột khi được lắp đặt, các phân đoạn kết hợp với nhau để tạo thành một vỏ hoàn chỉnh cung cấp hỗ trợ và bôi trơn cần thiết.
Vật liệu để lựa chọn
| Nhóm | Mô hình | Mang thai | Chất cứng bờ | Sức mạnh uốn cong | Sức mạnh nén | Độ xốp | Mật độ khối | hệ số giãn nở nhiệt | Temp. | |||
| ≥ | `X | ≥ MPa | `X | ≥ MPa | `X | ≤% | g/cm3 | 10-6/°C | °C | |||
| Graphite | M120 | - | 60 | - | 25 | - | 81 | - | 18 | 1.6 | 4 | 350 |
| M154 | - | 40 | - | 20 | - | 40 | - | 28 | 1.42 | - | 350 | |
| M254 | - | 10 | - | 25 | - | 45 | - | 25 | 1.65 | 3.4 | 450 | |
| Nhựa nhựa nhúng carbon graphite | M106H | Nhựa epoxy | 75 | 90 | 51 | 60 | 180 | 190 | 1.0 | 1.62 | 4.8 | 200 |
| M238H | 40 | 55 | 39 | 50 | 78 | 110 | 1.0 | 1.85 | 4.5 | 250 | ||
| M255H | 40 | 50 | 34 | 45 | 78 | 90 | 1.0 | 1.8 | 4.5 | 200 | ||
| M106K | Nhựa Furan | 80 | 95 | 55 | 65 | 200 | 210 | 2.0 | 1.62 | - | 200 | |
| M120K | 75 | 95 | 50 | 60 | 190 | 195 | 2.0 | 1.7 | 200 | |||
| M154K | 60 | 35 | 70 | 6.0 | 1.6 | 200 | ||||||
| M158K | 80 | 90 | 54 | 60 | 200 | 210 | 1.2 | 1.65 | - | 200 | ||
| Graphite carbon kim loại được ngâm | M106D | Hợp kim antimon | 75 | - | 55 | 65 | 170 | 190 | 3 | 2.2 | 5.0 | 500 |
| M120D | 70 | - | 50 | 60 | 140 | 160 | 3 | 2.2 | 5.0 | 500 | ||
| M254D | 35 | - | 35 | - | 65 | - | 3 | 2.2 | 4.5 | 500 | ||
| M120P | Đồng hợp kim đồng | 65 | - | 65 | - | 200 | - | 3 | 2.4 | - | 400 | |
| Graphite carbon thủy tinh được ngâm | M106R | thủy tinh | 110 | - | 75 | - | 210 | - | 1.5 | 1.9 | 4.67 | 600 |
| M120R | 95 | - | 57 | - | 190 | - | 1.5 | 1.9 | 4.67 | 600 | ||
| M254R | 65 | - | 55 | - | 100 | - | 1.5 | 1.9 | - | 600 | ||
| M262R | 75 | - | 48 | - | 138 | - | 1.5 | 1.9 | - | 600 | ||
| Graphite ép nóng | M353 | - | 45 | - | 45 | - | 120 | - | 1.0 | 1.75 | - | 100 |
| M352 | - | 35 | - | 35 | - | 80 | - | 1.0 | 1.75 | - | 100 | |
| M356 | - | 50 | - | 50 | - | 140 | - | 1.0 | 1.75 | - | 100 | |
| M357 | - | 40 | - | 40 | - | 80 | - | 1.0 | 1.75 | 9.0 | 100 | |
Chống hóa học của vật liệu grapshite carbon cơ học
| Trung bình | Phân phần khối lượng % | Graphite carbon tinh khiết | Nhựa nhựa nhúng Carbon Graphite | Graphite carbon kim loại được ngâm | Graphite carbon ép nóng | |||||
| Phenoic | Epoxy | Furan | Antimon | Hợp kim Babbitt | Đồng hợp kim nhôm | Đồng hợp kim đồng | ||||
| Axit clorua | 50 | + | 0 | + | 0 | ~ | ~ | ~ | ~ | 0 |
| Axit sulfuric | 50 | + | 0 | + | 0 | ~ | ~ | ~ | ~ | 0 |
| Axit sulfuric | 98 | + | 0 | ~ | + | ~ | ~ | ~ | ~ | 0 |
| Axit nitric | 50 | 0 | 0 | 0 | 0 | ~ | ~ | ~ | ~ | 0 |
| Axit nitric | Chất tập trung | ~ | ~ | ~ | ~ | ~ | ~ | ~ | ~ | ~ |
| axit acetic | 36 | + | + | ~ | 0 | ~ | 0 | 0 | 0 | 0 |
| Nước biển | ~ | + | 0 | + | 0 | ~ | + | 0 | 0 | 0 |
| Benzen | 100 | + | + | 0 | + | + | + | + | + | + |
| Amoniac | 10 | + | 0 | + | + | + | + | + | ~ | 0 |
| Aceton | 100 | + | 0 | 0 | + | + | 0 | + | + | 0 |
| Urea | 70 | + | + | + | + | + | 0 | + | ~ | 0 |
| Dầu động cơ | ~ | + | 0 | + | + | + | 0 | + | + | + |
| Xăng | ~ | + | 0 | 0 | + | + | 0 | + | + | + |
| Nhận xét: | + là ổn định, 0 là bình thường, ~ là không ổn định | |||||||||
